PIR-1758型便携宽带监测接收机频谱分析系统

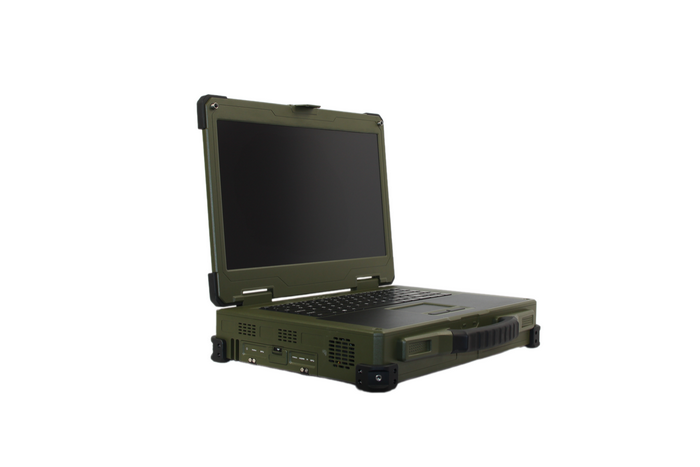

PIR-1758型产品将宽带射频数字一体化接收模块与高可靠性的强固型便携工控笔记本电脑集成在一起，结构坚固、功能强大，可在恶劣环境下搭建固定或移动监测站。

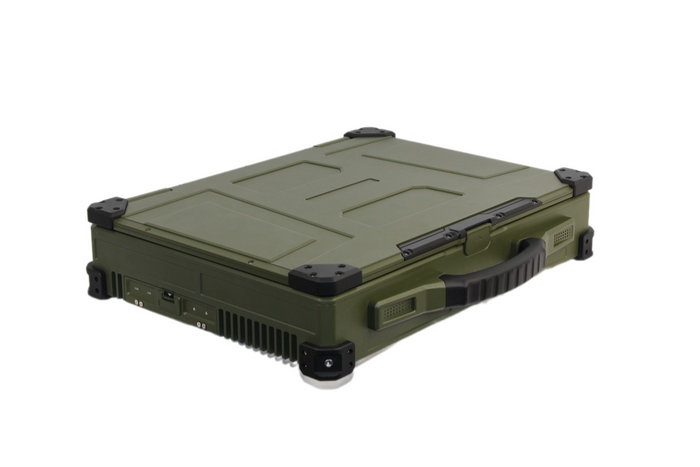

系统主机为全铝合金结构，设计考虑抗冲击、振动，适应工业控制、通讯等不同使用环境, 科学和人性化的设计使产品兼顾高集成度、强固、使用方便等特点。
主机配备了高性能15英寸LED背光液晶屏和固态硬盘、射频信号接口、锂电池，以及高能效电源管理软件。
系统的核心部件为基于现代软件无线电技术的高性能宽带射频信号接收模块，采用创新的设计理念和高可靠元器件，接收频率范围广，实时带宽大，与同类接收机相比具有明显的技术优势。
利用随机提供的应用软件及SDK开发包，用户可以快速搭建各种无线电监测监控系统，可用于宽带无线电信号采集存储回放，卫星、雷达等通信信号的解调分析等不同的应用场合。

宽带数模一体接收机主要技术参数

超短波接收频率范围    30MHz～8000MHz
短波接收频率范围    100KHz～30MHz
模拟调谐分辨率    优于1KHz
扫描速度    ≥180G/s
频率准确度    ±0.5ppm（常温，工作15分钟后测试）
相位噪声    ≤-100dBc/Hz@10KHz（常温，内参考射频1GHz处）
链路增益    50±4dB
中频模拟带宽（-3dB）    175MHz
带内平坦度    ≤3dB(中频±87MHz带宽内)
数字带宽    175MHz、87.5MHz、43.75MHz、21.88MHz、10.94MHz、5.47MHz
输入三阶截点    ≥32dBm  常温 ∆f=17MHz
P-1dB    ≥14dBm (输出)
内部虚假信号    ≤-110dBm （典型值）
外时钟输入接口    频率：10MHz  50Ω SMA， 功率：5±2dBm
1PPS触发输入接口（选配）    50Ω SMA，支持GPS/北斗卫星定位模块输出的1PPS秒脉冲信号
GPIO（选配）    LVTTL 0～3.3V，支持GJB2991A-2008 B时间码输入
接收灵敏度    -125dBm/最小RBW(定频实时模式，信噪比10dB典型值)
射频输入接口及最大允许输入功率    50Ω SMA，+20dBm（参考电平档位+20dBm）
动态范围    70dB(典型)
增益控制    MGC

加固型便携计算机参数
计算机系统配置    intel ® Core i7 12700T  12核心20线程 最大睿频4.6GHz 或同等性能CPU, 64GB双通道DDR5内存，1TB m.2固态硬盘，15.6”全高清LCD显示屏，内置扬声器，可选配GPU（NVIDIA MXM A2000）
接口    HDMI、LAN、USB2.0/3.0、电源
电源    19VDC-IN；12VDC-OUT,交流适配器 锂离子智能电池（12000mAh）
外观尺寸/重量    不大于420X315X82.5mm/8.5kg(军绿色主机)
工作温度    0℃ 〜 +60℃
工作湿度    10% 〜 90%，非凝露
抗冲击    2G peak-peak,11ms duration(非工作状态)
抗振动    2Grm 随机振动，5-500Hz 每轴（工作状态）
